W związku z licznymi prośbami stworzenia instrukcji dotyczącej konfiguracji skanera sieciowego w urządzeniach konica Minolta w przypadku reinstalacji systemu operacyjnego na komputerze.
Sprawa komplikuje się po kilku miesiącach gdy np. zmieniamy operatora dostarczającego internet, lub zostają stworzone nowe stanowiska komputerowe. W tym wpisie pokarzemy w jaki sposób skonfigurować program wspomagający działanie skanera jaka również ustawić nowego użytkownika bezpośrednio z poziomu panela dotykowego w kserokopiarce. Zawarte tutaj informacje są pomocne również osobą posiadające dynamiczne IP w swoich firmach, lub korzysta z internetu mobilnego.
Poszukiwaczu pomocy w internecie. Jak zauważyłeś firma Kserotech z Chorzowa dokłada wszelkich starań by klienci nie pozostali bez pomocy nawet w kwestiach informatycznych. Ten artykuł został stworzony by mogli cieszyć się swoimi urządzeniami po reinstalacjach systemów czy rozbudowie parku komputerów. Twój serwis pobiera za to opłaty? a może uważa ze to nie jest w zakresie ich działań. Przejdź do nas, zapewniamy PEŁNĄ opiekę serwisową.
Jeśli posiadasz bizhub-a będącego na gwarancji, chętnie porozmawiamy o zmianie Twojego gwaranta. Wystarczy mail lub krótka rozmowa
biuro@kserotech.pl
serwis@kserotech.pl
Prezentacja odbyła się na podstawie urządzenia serii Bizhub C452, w identyczny sposób układ menu znajduje się w urządzeniach:
Bizhub C203 / C253 / C353 / C220 / C280 / C360 / C451 / C550 / C452 / C552 / C650
Układ menu oraz rozmieszczenie jest identyczne w urządzeniach typu lecz dostęp do funkcji następuje po wejściu w menu urządzenia poprzez „domek” na panelu dotykowym w urządzeniach takich jak
Bizhub C224 / C284 / C364 / C454 / C554 / C654 / C754 oraz nowsze.
Opis jest szczegółowy oraz uwzględnia wszystkie problemy jakie mogą zdarzyć się w firmie posiadającej komputery oparte na systemach WINDOWS.
Komputery oparte na systemie Leopard takich jak iMac firmy Apple współpracują z urządzeniami poprzez protokół SMB. Zabezpieczenia przed dostępem sieciowym z zewnątrz jest na tyle utrudniony że poradzi sobie z tym zagadnieniem wyłącznie doświadczony informatyk. Potrzebne są hasła, nazwy sieciowe urządzenia, oraz nie rzadko trochę szczęścia jak i samozaparcia ze strony specjalisty.
Rozpoczniemy konfiguracje skanera sieciowego od wizyty przy kserokopiarce, ważne jest by urządzenie było „gotowe do pracy” oraz przez chwile nie pojawiały się zadania wydruku na urządzeniu.
- Aby wejść w ogólne ustawienia urządzenia należy zlokalizować, oraz użyć FIZYCZNEGO przycisku po prawej stronie ekranu dotykowego:
- Na wyświetlaczu pojawią się pozycje konfiguracji kserokopiarki, znajdziemy tam ustawienia użytkownika, administratora, licznik, ale również od pierwszą pozycja opcje „REJESTRACJA SKRÓCONEGO”
- W kolejnym kroku wybieramy również pierwszą opcje „UTWÓRZ SKRÓCONY ADRES”
- Funkcje skanera są widoczne w obecnym oknie. Dla potrzeb szybkiego wysyłania dokumentów drogą email, możliwa jest pierwsza pozycja:
„E-MAIL” – daje nam możliwość podłączenia urządzenia do skrzynki mailowej, niezbędna jest poprawna konfiguracja skrzynki email spod pozycji administratora oraz poprawne wprowadzenie adresów wyjściowych DNS pozwalających wydostanie się sygnału z kserokopiarki poza sieć LAN
„skrzynka użytkownika” – pozwala utworzyć skrzynki w funkcji „box”, w prostych słowach, tworzyć konta na dysku urządzenia w celu przechowywania dokumentów często kserowanych jak np. karty urlopowe
„PC-SMB” – protokół skanowania do folderu. Funkcja zaawansowana przy której rozkładają ręce nawet najwytrwalsi wojownicy informatyczni. W obecnych systemach oraz zabezpieczeniach sieciowych umożliwienie dostępu urządzeniu z zewnątrz jakim jest niewątpliwie kserokopiarka wiąże się ze spełnieniem odpowiednich warunków. Hasła użytkownika komputera, loginu, nazwy sieciowej, dostępu w otoczeniu sieciowym, konfiguracja zapory windows, oraz stworzeniu reguły w programie antywirusowym. Nasz serwis nie praktykuje tej metody przyłączenia skanera do komputera ze względu na informacje poufne jakie są potrzebne do skorzystania z tego protokołu.
„FTP”- korzysta z portu 21, na którym również działa program wspomagający dlatego proponujemy ten wybór.

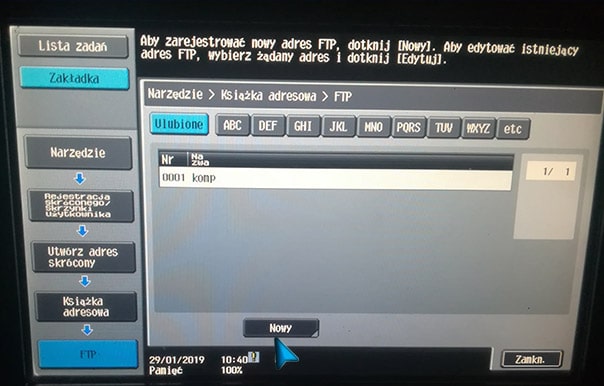

- Przechodzimy do bezpośredniego wprowadzania listy odbiorców skanera sieciowego. Konfigurujemy użytkownika który będzie dostępny na głównym ekranie przy przełączeniu funkcji kopiarki na skaner. W przypadku dodania nowego użytkownika klikamy na NOWY w dole ekranu dotykowego lub jeśli chcemy zmienić numer IP klikamy na danego użytkownika oraz edytuj.

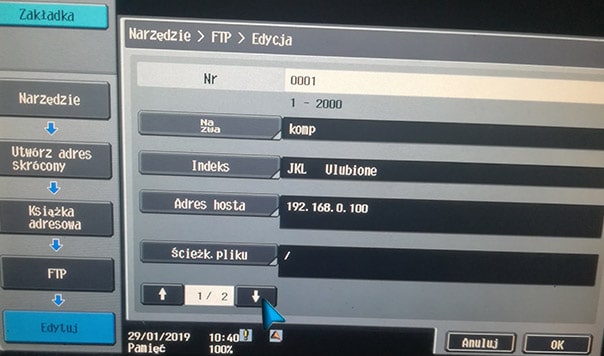

- Do kompletnego wprowadzenia użytkownika jest niezbędny numer IP komputera na który będzie wysyłany skan. W dalszej części jest opis jak go najszybciej uzyskać bez zbędnego poruszania się w funkcjach sieciowych na komputerze.”NR” – jest przypisywany automatycznie pierwszy numer porządkowy uwzględniając wszystkie protokoły.
„NAZWA” – jest to nazwa która jest widoczna na kafelce wyboru w skanerze. Intuicyjne opisanie komputera pomoże sprawnie wybrać odbiorce do którego skan zostanie wysłany. Należy pamiętać ze w przypadku kilku lub kilkunastu odbiorców nazwy nie mogą się powtarzać. Najczęściej są to imiona pracowników korzystających z podłączonego sieciowo komputera np. „Księgowa”. w opisanym przypadku jest to „komp”
„INDEKS” – ustawiamy „ulubione’ by był dostępny w głównym oknie
„ADRES HOSTA” – wpisujemy numer IP komputera do którego skan ma zostać wysłany. Znajdziemy go w informacji o sieci na danym komputerze. W prezentowanym przypadku to 192.168.0.100
„ŚCIEŻKA PLIKU” – w przypadku stosowania programu wspomagającego celem dostarczenia pliku skanu jest numer IP, w momencie dotarcia go do komputera resztę trasy przejmuje program zainstalowany na komputerze. Dlatego w tej pozycji musi znajdować się „/”

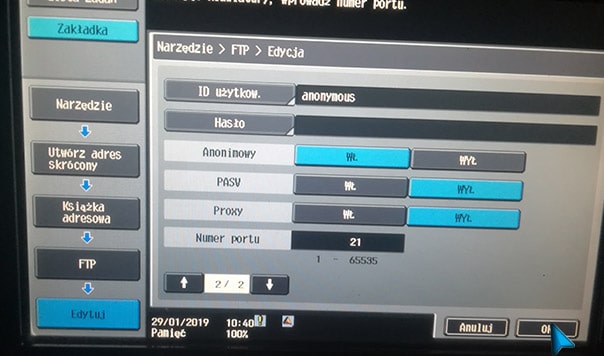

- Przechodząc na drugie okno konfiguracyjne, przechodzimy do szczegółowych ustawień konta użytkownika.
„ID użytkownika” pomijamy.
„Hasło”- pomijamy.
„ANONIMOWY” – ustawiamy na WŁĄCZONY, wtedy id użytkownika zmienia się na anonymous
Reszta ustawień pozostaje bez zmian. Zatwierdzamy zmiany przyciskiem „OK”
- Skonfigurowaliśmy odbiorce skanera z poziomu kserokopiarki. Pozostaje tylko zainstalowanie oprogramowania dedykowanego dla konica minolta wspierającego przesyłanie plików z urządzeń peryferyjnych, bez konieczności zaawansowanej wiedzy na temat otoczeń sieciowych oraz zabezpieczeń systemu przed „atakami zzewnątrz”
Konfiguracja programu wspierającego funkcje skanowania.
Programem najprostszym w konfiguracji jest niezużywający zasobów systemowych FTP UTILITY 1.0, dostępny jest na naszej stronie w katalogu urządzeń konica minolta. Jest on dedykowany dla tej rodziny kserokopiarek. Konfiguracje skanera dla Ricoh zostanie opisany w przyszłości. Dla poprawnie skonfigurowanej sieci LAN, urządzenie Ricoh posiada funkcje przeglądania sieci z poziomu panela dotykowego oraz wyboru folderów docelowych widocznych w grupie domowej.
- Ściągamy program ze strony kserotech : Program wspomagający skanowanie sieciowe
- Tworzymy folder „skaner” w dogodnym dla siebie miejscu (w nim będą umieszczane Pliki PDF, JPG lub TIFF bezpośrednio z kserokopiarki)

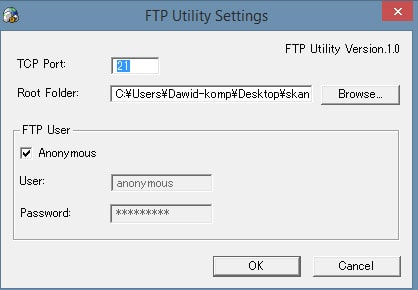

- Po instalacji otwieramy w Menu Start/Konica Minolta/FTP Utility/FTP Setting
„TCP PORT” – pozostawiamy bez zmian. Jest to port wejścia, taki sam ustawiony jest na urządzeniu.
„ROOT FOLDER” – ustawiamy ścieżkę dostępu do folderu do którego ma program przesyłać skany. W kserokopiarce ustawialiśmy „/” nasz plik dociera do komputera poprzez wpisany numer IP komputera, od tej chwili program przekazuje go do wskazanego folderu z punktu 2
„FTP USER” – te parametry muszą być takie same jak przy konfiguracji skanera z poziomu kserokopiarki, czyli zaznaczamy „ANONYMOUS”
zatwierdzamy ustawienia przyciskiem OK. - NIEZBĘDNE JEST URUCHOMIENIE PROGRAMU RĘCZNIE – by dodał się do autostart (działał w tle przy uruchomieniu systemy) oraz program sprawdził dostęp do portu 21. W większości pojawia się komunikat z zapory windows o próbie ataku sieciowego „ZEZWALAMY NA DOSTĘP”.
- Program jest w pełni uruchomiony gdy w pasku menu w okolicach zegarka pojawi się ikonka programu:

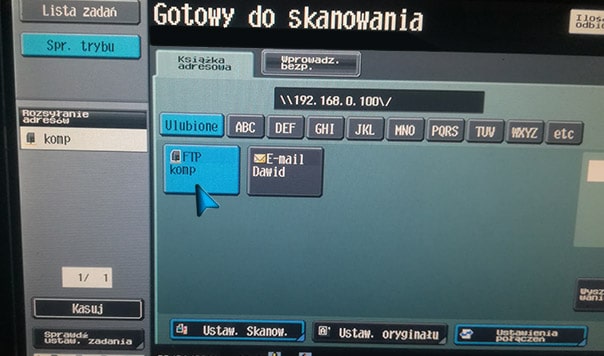

Wracamy do panelu kserokopiarki, wybieramy odpowiedniego odbiorce, umieszczamy oryginał w podajniku i pozostaje nam przycisnąć świecący się na niebiesko przycisk „START” dokument zostanie zeskanowany, uruchomiona pamieć wraz z wysyłka dokumentu. Po chwili plik będzie widoczny w folderze wskazanym w programie.
Jak sprawdzić numer IP komputera
Numer IP jest przydzielany danemu komputerowi przez router, serwer lub jest wpisywany ręcznie do karty sieciowej. W przypadku większości sieci przydzielany numer jest za pośrednictwem funkcji DHCP, oznacza to ze z puli numerów pierwszy wolny otrzymuje ten zestaw komputerowy który został pierwszy uruchomiony. Powoduje to brak komunikacji urządzenia z programem wspomagającym funkcje skanera. Aby skaner ponownie spełniał swoją funkcje trzeba edytować numer IP. Ten proces został już opisany wcześniej w miejscu dodawania nowego użytkownika na urządzeniu, natomiast jak ten numer zdobyć zostanie to opisane poniżej.

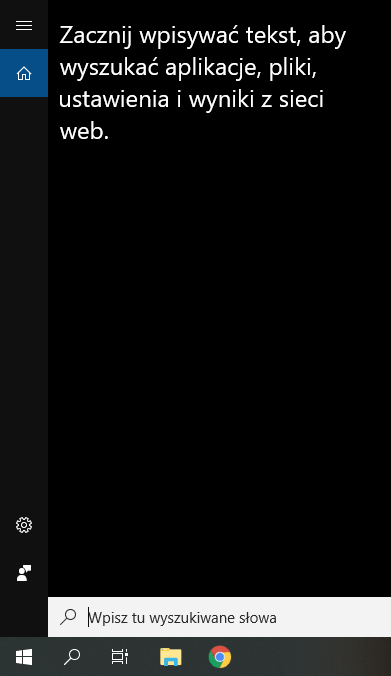

- Poszukujemy funkcji „uruchom” w pasku menu w windows. Widnieje ona w postaci lupy obok przycisku „start” lub w formie wiersza w samym menu.

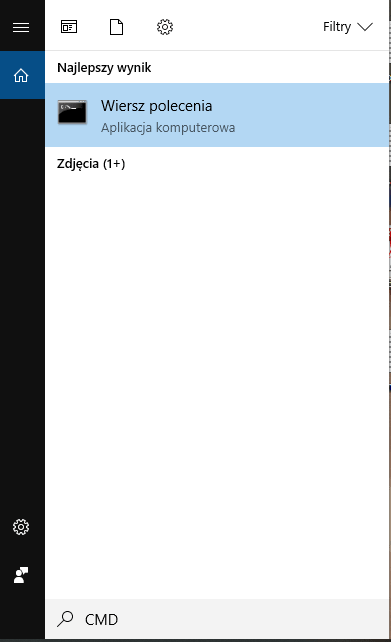

- Najłatwiejszym sposobem uzyskania numeru IP jest uruchomienie konsoli. W polu wyszukania wpisujemy „CMD” i potwierdzamy klawiszem Enter

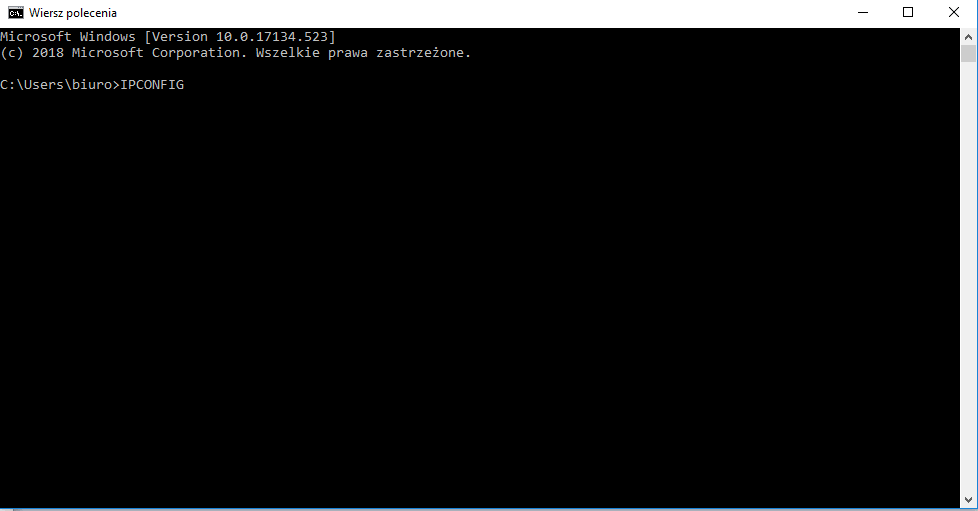

- Pojawi się czarne okno konsoli z migającym kursorem. Informacje sieciowe są dostępne pod komendom „IPCONFIG” który również potwierdzamy klawiszem enter

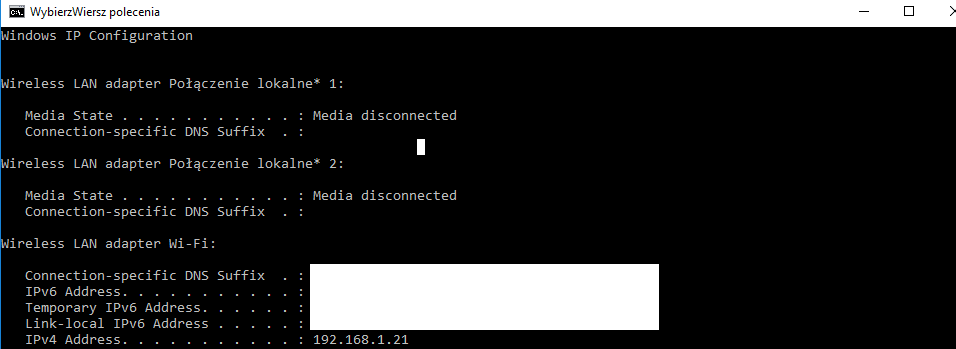

- Informacje dotyczące sieci to nie tylko numer IP. Po pierwsze musimy znaleźć z jakiej sieci korzystamy, czy sieć LAN (polączenie tradycyjne na kablu sieciowym) lub Wi-Fi. Zdarzyć się może ze komputer używa obu sieci. Numery IP będą się różnić, dlatego trzeba zweryfikować sieć. Jeśli korzystamy z internetu mobilnego, wtedy internet może być z przysłowiowego „patyka” a sieć realizowana przez Lan. w gąszczu numerków oraz oznaczeń, poszukujemy „IPV4 ADRESS”
- W przypadku sieci zawsze zmienia się ostatnia pozycja po ostatniej kropce. W prezentowanym przykładzie numer komputera to 192.168.1.21 Ten musimy edytować w urządzeniu numer przy przypisanej nazwie użytkownika.
